關鍵詞：輸出轉數122轉減速機電機_S67DRS112M4_S67DM112M4_122轉一分鐘減速電機_每分鐘轉122轉齒輪減速箱馬達_122轉/分鐘減速器_122轉電機減速機

S67DRS112M4減速機電機參數：

S67DM112M4減速機電機參數：

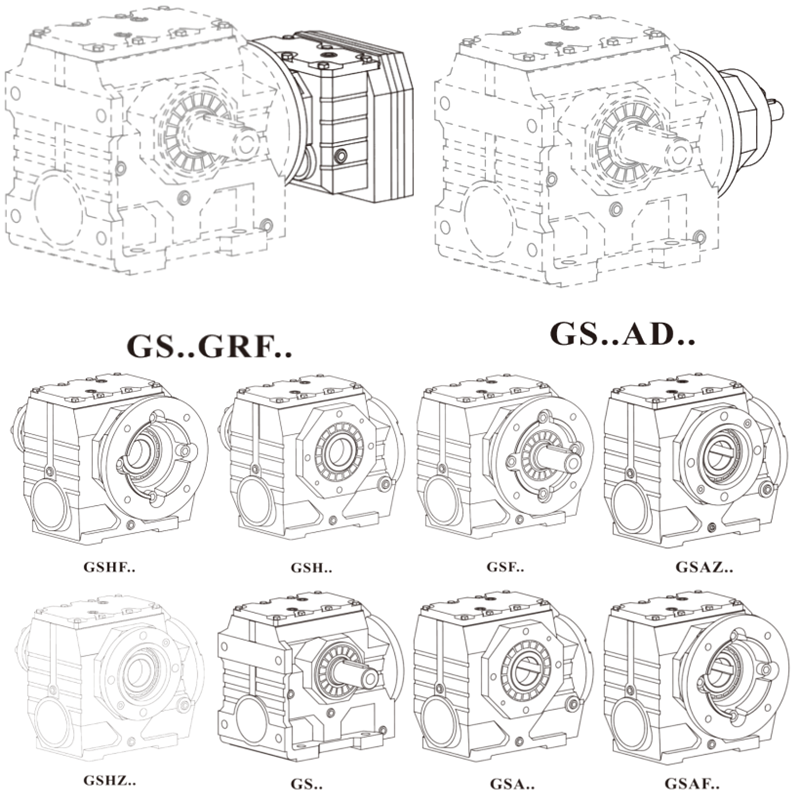

S67DRS112M4減速器電動機類型：

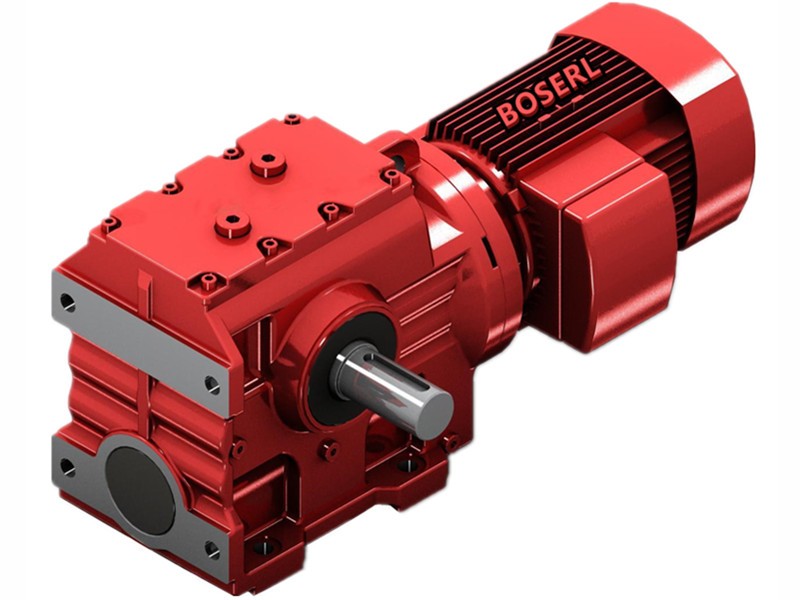

S67DRS112M4底腳安裝斜齒輪自鎖減速機

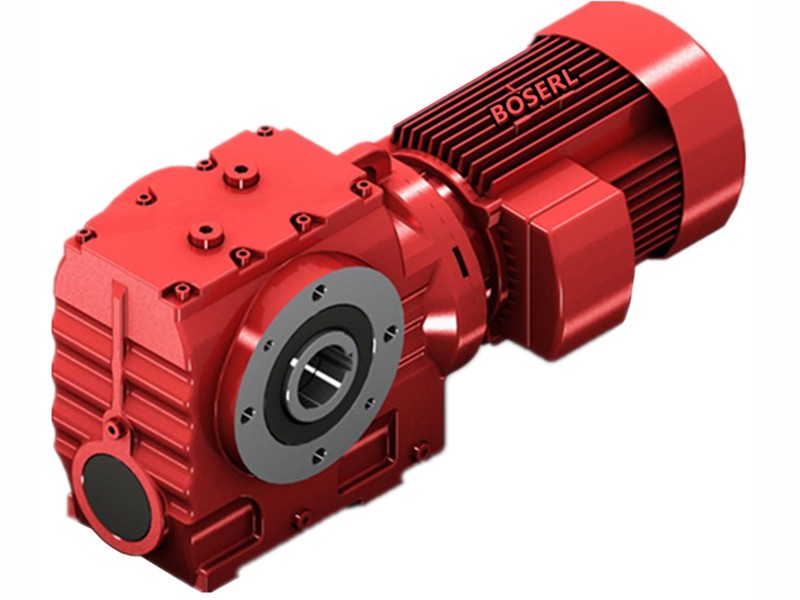

SA67DRS112M4空心軸安裝斜齒輪蝸輪蝸桿減速機

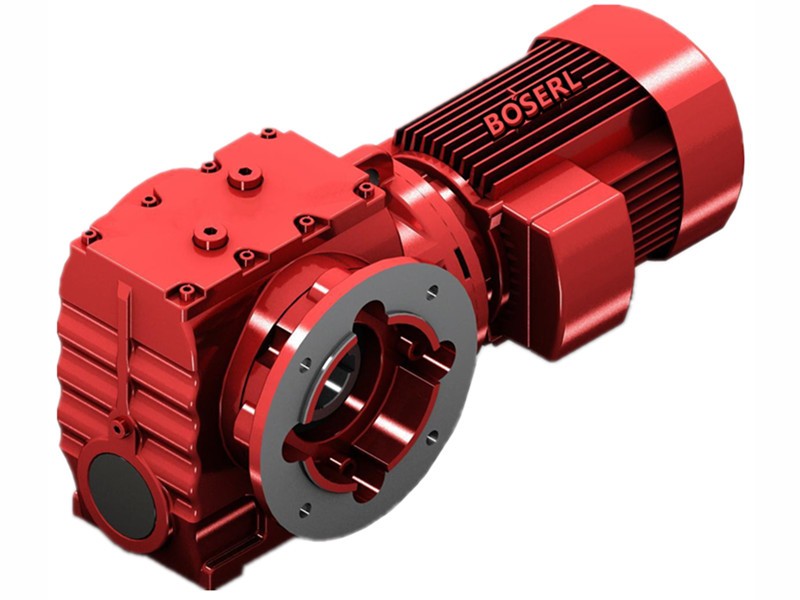

SAF67DRS112M4是B5法蘭安裝款式斜齒輪蝸輪蝸桿減速機

SAZ67DRS112M4是B14法蘭空心軸安裝斜齒輪蝸輪蝸桿減速機

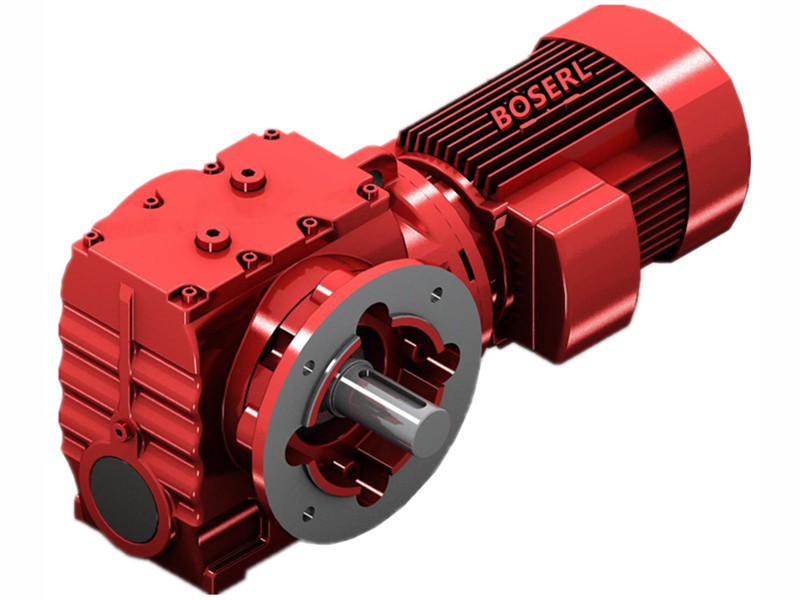

SF67DRS112M4是B5法蘭安裝斜齒輪蝸輪蝸桿減速機

SH67DRS112M4是空心軸鎖緊盤安裝斜齒輪蝸輪蝸桿減速機

SHF67DRS112M4是B5法蘭空心軸鎖緊盤安裝斜齒輪蝸輪蝸桿減速機

SHZ67DRS112M4是B14法蘭空心軸鎖緊盤安裝斜齒輪蝸輪蝸桿減速機

S67DM112M4減速器電動機類型：

S67DM112M4底腳安裝斜齒輪自鎖減速機

SA67DM112M4空心軸安裝斜齒輪蝸輪蝸桿減速機

SAF67DM112M4是B5法蘭安裝款式斜齒輪蝸輪蝸桿減速機

SAZ67DM112M4是B14法蘭空心軸安裝斜齒輪蝸輪蝸桿減速機

SF67DM112M4是B5法蘭安裝斜齒輪蝸輪蝸桿減速機

SH67DM112M4是空心軸鎖緊盤安裝斜齒輪蝸輪蝸桿減速機

SHF67DM112M4是B5法蘭空心軸鎖緊盤安裝斜齒輪蝸輪蝸桿減速機

SHZ67DM112M4是B14法蘭空心軸鎖緊盤安裝斜齒輪蝸輪蝸桿減速機

S67DRS112M4減速器電動機安裝尺寸圖紙

S系列減速機安裝注意事項：

不當安裝可能造成減速器及減速電機損傷。

可能造成財產損失

不當拆卸重型部件可能造成夾傷或擠傷危險。

造成傷害危險

正確拆卸鎖緊盤。

要注意查看BOSERL提供的拆卸說明。

只可在停機情況下對減速器進行作業。采取措施防止傳動組件意外啟動。

防止冷風直接通入減速器。冷凝可能造成機油內水汽聚積。

減速器或減速電機僅允許按其銘牌上給定的安裝位置進行裝配與安裝。請注意銘牌上的規定。W10~W30規格的SPIROPLAN減速器的安裝位置不受限制。支承結構必須具備下列特性:

平穩

防震

抗彎

地腳和法蘭固定所允許的最大平整度偏差(參考值參見DINISO1101標準):

減速器規格≤67：最大0.4 mm

減速器規格77~107：最大0.5mm

減速器規格137~147：最大0.7mm

減速器規格157~187：最大0.8 mm

安裝時不要將外殼地腳和安裝法蘭交錯擰緊，且注意其許可的橫向力和軸向力！計算許可橫向力與軸向力時要注意減速器或減速電機目錄中的“設計規劃”章節。

請采用8.8級的螺栓來堅固安裝減速電機。

請采用10.9級的螺栓來固以下的減速電機:

法蘭直徑為120mm的RF37、R37型

法蘭直徑為140mm的RF37、RF47、R47F型

法蘭直徑為160mm的RF57、R57F型

法蘭直徑為250mm的FF、FAF、KF及KAF型

以及RZ37、RZ47、RZ57、RZ67、RZ77、RZ87型號

減速器安裝時要注意油位檢查螺栓、放油螺栓以及排氣閥的通暢!

同時還要檢查，是否按照規定的安裝位置注油(參見章節“潤滑油加注量”(129)或者銘牌上的說明)。出廠時減速器已加注足夠潤滑油。由于安裝位置的不同，油位檢查螺塞上的油標可能有少許的偏差，這是在許可的公差范圍內。安裝位置改變時，必須相應調整潤滑油加注量和排氣閥的位置。同時請參考章節“潤滑油加注量”(129)以及章節“安裝位置”(97)中的內容。若要對 M5或 M6安裝位置處的K型減速器進行結構改變或者在此安裝位置內部進行調整時，請您咨詢BOSERL公司的客戶服務部。若要對安裝位置M2和M3上規格S47至S97的蝸輪蝸桿減速器進行安裝位置的調整時，請咨詢BOSERL公司的客戶服務部。

為了防止電化學腐蝕，請在減速器與驅動機械部件間采用2~3mm厚的塑料中間墊塊。采用的塑料材料的露電阻值必須〈109Q。電化學腐蝕可能在不同的金屬物質如鑄鐵與不銹鋼之間發生。請為固定螺釘同樣配置塑料材質的墊片!減速器箱體另外利用電機上的接地螺栓進行連接接地。

S67DRS112M4減速器電動機生產工廠展示：看廠請?zhí)崆叭祛A約
